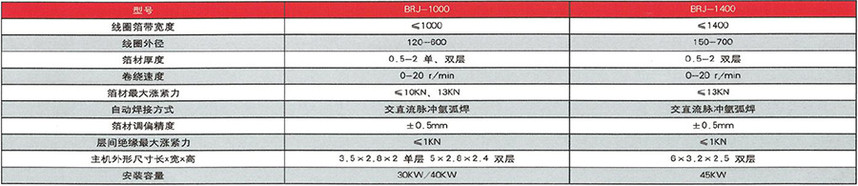

BRJ系列箔繞機

箔式線圈繞制機又稱箔式繞線機，是繞制變壓器箔式線圈的專用設備。

箔材卷料通過開卷裝置引料進入裝置的膠輥，再經過壓毛裝置的滾輪、剪切裝置的刀口，然后卷繞在卷繞線模上。層間絕緣卷架裝載在箔繞機收卷光軸后方，通過切邊輥及刀片裁切后卷繞在繞線模上。

● 本設備 采用光電液壓糾偏系統，手動/自動調整箔材位置，更加方便、可靠。

● 放料頭采用液壓漲縮機構，操作方便、省力。

● 箔材漲緊采用先進的張力矢 量控制技術，具有張力定量控制準確、方便、正繞、停止、退繞均能保持所需張力確保線圈緊實。層間紙漲緊采用氣脹軸，磁粉離合器等先進裝置，換料、張力調節方便快捷。自動焊接機構、滾動剪切機構，采用滾珠絲杠、直線導軌傳動，確保了設備的使用壽命和精度。本設備率先采用整體擺動機架，較好的解決了線圈匝數少、糾偏滯后的問題。

● 本設備是在總結了國內外眾多同類產品的基礎上，結合實際生產需要生產的高科技產品，整機采用先進的PLC控制自動化水平高，操作簡單可靠，代表了國內箔繞機的較高生產水平。
