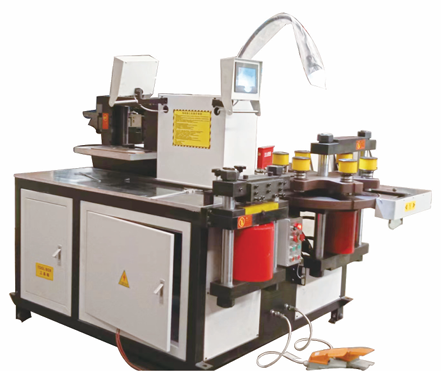

數控母線伺服加工機 JHMX503-SFK-01

    產品介紹Product Introduction

    數控母線加工機是折彎單元采用數控方式,機器上有沖、剪、折三個工位組成,可以完成母排的沖孔、剪切、折彎工藝的加工,通過更換模具,可以完成工件的沖圓孔、長圓孔、方孔、折平彎、立彎、壓花、壓平、扭麻花、壓接線端子的多種加工。有效提高了工作效率,改善了使用的方便性,減小勞動強度。

    三工位數控母線加工機的折彎單元采用臥式加工方式,保證折彎單元結構強度,使其在加工平彎及壓花時更均勻,大大提高了批量生產時的重復定位精度,并延長了使用壽命。數控母線加工機具備普通機型的所有特點外,同時具備以下功能：折彎單元采用數控方式,用產

    將排厚及折彎角度輸入系統,自動內部涵數計算,系統自動生成數據進行折彎加工,通過光柵尺精確控制行程；并可以控制沖孔、剪切單元的運行。操作者可隨時將加工工件的現場數據補充存入系統,具有參數調整補償功能。操作顯示屏采用7英寸觸摸屏,彩色畫面顯示模式,可以對不合適的數據進行修改,若客戶采用的不是標準工件,也可以根據非標準工件的要求自行設定數據進行加工,操作非常方便,是母線加工的理想設備。

    機器用途和特點

    本機主要加工各種規格的銅、鋁母線,用戶只要在相應的加工單元上,即可進行母線的沖、剪、折加工。生產效率較高,是高低壓電器制造業的理想設備。

    本機具有如下主要特點:

    機器上裝有沖、剪、折三個加工單元,可分別進行母線的沖、剪、折加工。使用本機比使用傳統的母線加工設備可明顯地提高生產效率,同時也明顯地改善了使用的方便性。

    每個加工單元的工作行程均可方便地調節(在行程限定范圍內),因此可減少加工時間,提高生產效率。

    通過更換模具還可實現多種用途的加工功能,如豎面折彎、壓花和反壓平等。

    機器配有手動按鈕和腳踏開關兩種操作方式,操作簡單,使用方便靈活,一般熟練工人可以很容易地使用操作。

    機器配置
