排線機，在電磁線圈制造領域，通常指精密自動排線繞線機，是一種高度智能化的繞線設備。其核心功能不僅是將導線繞制在骨架上，更在于通過精密的數控系統（CNC）和伺服驅動，控制線嘴的往復移動，實現導線一層層、一排排的緊密、平整且規則排列。 該設備集成了精密張力控制、伺服排線、自動跨槽等功能。操作者預先設定好線徑、匝數、層數、繞線寬度等參數后，機器便能自動完成復雜的分層、密繞或間繞工藝。其核心優勢在于排線極其精準、線圈整齊劃一、無疊線、無間隙，能有效提升線圈的空間利用率和電氣性能的一致性。 排線機是現代電感、變壓器、微特電機等產品制造的關鍵設備。它所生產的高品質線圈，保證了電子元器件在運行時的穩定性、低損耗和高可靠性，廣泛應用于通信、汽車電子、新能源及消費電子等對元器件性能要求極高的領域，是實現高端線圈自動化與精細化生產的基石。
服務承諾： 一年保修 產品終身服務 服務隨叫隨到
特色定制： 廠家直銷 支持OEM定制
銷售熱線：0531-87412186
該該設備有主軸、控制、排線及張力系統等組成：
1.主軸系統：由變頻器、電機、減速機、編碼器等組成。主軸系統由變頻器+電機+減速機無級調速組成了主軸的調速系統,使整個設備啟動過程平穩,制動準確可靠,并可設定圈數、自動停車。電機扭矩經減速機減速放大,提供繞線扭矩。
2.控制系統:
控制系統由變頻器、編碼器,腳踏開關及其他電器等組成。包括主軸、排線系統的工作、顯示、功能操作等。主軸的轉速由變頻器控制,主軸轉速、排線速度、圈數、均可顯示。并具有斷電記憶和設定匝數后自動停車功能,編碼器固定在減速機上并于主軸相連,計數準確,正反轉自動判斷計數。用腳踏開關操作整個繞線過程。
3.排線系統：由伺服電機、滾珠絲杠、直線導軌、排線桿、排線架、限位開關及排線架位置閉環檢測等部分組成,排線速度為200mm/s。
4.張力系統：
張力系統也是排線、繞線的關鍵部分,是提供穩定、可靠張力的保障；由氣漲軸、剎車盤、蝶式制動器、張力調節旋鈕(壓力表)等組成。包括排線(繞線)和放線架兩部分。排線架張力大小由剎車片調節,排線繞線張力大小由氣漲軸內氣囊壓力決定,氣囊壓力大小可通過張力調節旋鈕調節。
三.可根據用戶要求訂做1-5噸臥式數控自動排線機。
| 主軸電機 | KW | 5.5 KW | |
| 排線電機 | KW | 0.75 | |
| 外形尺寸 | mm | 2150×1490×1585(長×寬×高) | |
| 機器重量 | kg | 1150 | |
| 電機電流 | A | 29 | |
| 電壓 | 380 AC | V | |
| 頻率 | 50 | Hz | |
| 中心高 | mm | 750 | |
| 尾座調整范圍 | mm | 750-1000 | |
| 最大轉矩 | N. M | 1600 | |
| 轉速范圍 | r/minn | 0-229 | |
| 最大承重量 | kg | 1000 | |

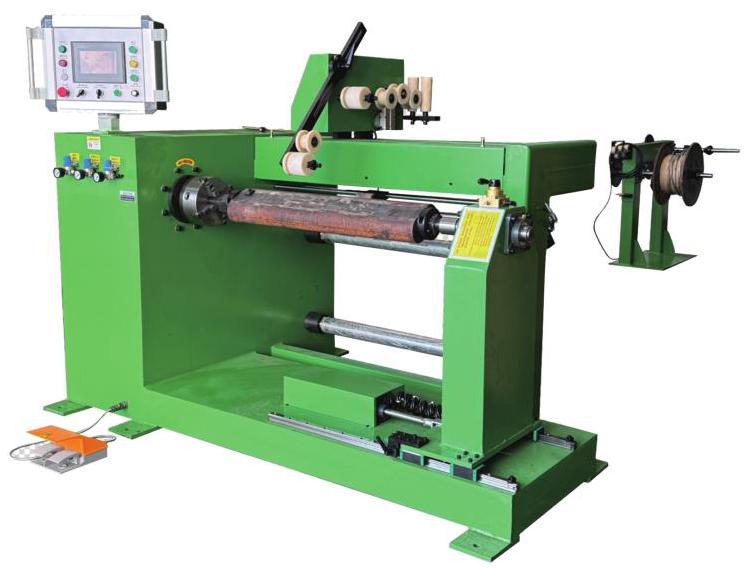

排線機實拍
